I raccordi a compressione permettono di collegare tubazioni in polietilene in modo semplice e pratico, senza ricorrere necessariamente alla saldatura. Sono utilizzati in numerosi impianti idrici, reti di irrigazione e applicazioni in cui è necessario realizzare collegamenti affidabili tra tubi e componenti con caratteristiche diverse.

Ma come funzionano i raccordi a compressione? Quando conviene utilizzarli e come scegliere quello corretto? In questa guida rispondiamo alle principali domande.

Che cosa sono i raccordi a compressione?

I raccordi a compressione sono componenti meccanici progettati per collegare tubi, generalmente in polietilene, attraverso un sistema di serraggio che garantisce il collegamento e la tenuta della giunzione.

A seconda della tipologia, possono essere utilizzati per collegare due tubi tra loro oppure per creare derivazioni, cambi di direzione, riduzioni e collegamenti con altri componenti dell’impianto.

Come funzionano i raccordi a compressione?

Il funzionamento si basa sulla compressione meccanica degli elementi di tenuta.

Durante l’assemblaggio, il tubo viene inserito all’interno del raccordo e il serraggio dell’apposito componente esterno permette di bloccarlo e di garantire la tenuta della connessione.

Il sistema consente quindi di realizzare una giunzione senza utilizzare fiamme, solventi o apparecchiature per la saldatura.

Quali sono i vantaggi dei raccordi a compressione?

Perché utilizzare un raccordo a compressione?

I principali vantaggi sono:

• rapidità di installazione;
• semplicità di montaggio;
• assenza di operazioni di saldatura;
• possibilità di intervenire anche in spazi dove l’utilizzo di apparecchiature per la saldatura è poco pratico;
• ampia disponibilità di configurazioni;
• possibilità di collegare tubazioni e componenti con differenti geometrie;
• manutenzione e interventi più semplici in determinate applicazioni.

Il vantaggio principale è quindi la possibilità di realizzare un collegamento meccanico pratico e veloce, purché il raccordo sia correttamente dimensionato e installato.

Per quali tubi vengono utilizzati i raccordi a compressione?

I raccordi a compressione sono particolarmente diffusi per il collegamento di tubi in polietilene, ma l’utilizzo dipende sempre dalle specifiche tecniche del raccordo.

Prima dell’installazione è necessario verificare che il componente sia compatibile con il materiale, il diametro della tubazione, la pressione di esercizio e la destinazione d’uso.

Quando scegliere un raccordo a compressione invece della saldatura?

La scelta dipende dalle caratteristiche dell’impianto.

Un raccordo a compressione può essere particolarmente pratico quando si cerca un sistema di collegamento rapido, quando non è disponibile un’attrezzatura per la saldatura o quando l’accessibilità dell’area di lavoro rende più semplice una connessione meccanica.

La saldatura, invece, può essere preferibile in determinati impianti e condizioni progettuali, soprattutto quando sono richieste specifiche caratteristiche della giunzione.

Non esiste quindi una soluzione universalmente migliore: bisogna valutare applicazione, pressione, diametro, ambiente di posa e requisiti del sistema.

Quali tipi di raccordi a compressione esistono?

La gamma di raccordi a compressione comprende diverse configurazioni, pensate per esigenze differenti.

Tra le tipologie più comuni troviamo:

• manicotti per il collegamento di due tubi;
• gomiti per cambiare direzione;
• tee e derivazioni;
• riduzioni;
• raccordi filettati;
• collari di presa;
• raccordi per il collegamento con altri componenti dell’impianto.

La disponibilità delle configurazioni varia in funzione del produttore e della gamma scelta.

Come scegliere un raccordo a compressione?

Per scegliere il raccordo corretto bisogna verificare diversi parametri.

Quale diametro deve avere?

Il diametro del raccordo deve essere compatibile con il diametro esterno della tubazione. È uno dei primi dati da verificare prima dell’acquisto.

Quale pressione deve sopportare?

Il raccordo deve essere idoneo alla pressione prevista nell’impianto. Non bisogna quindi scegliere il componente esclusivamente sulla base della misura.

Quale materiale deve essere collegato?

È necessario verificare la compatibilità tra raccordo e tubo. Per esempio, un raccordo progettato per tubazioni in polietilene deve essere utilizzato secondo le specifiche dichiarate dal produttore.

Qual è la destinazione d’uso?

Acqua, irrigazione, gas e altre applicazioni possono richiedere prodotti differenti e specifiche certificazioni.

Per questo motivo è importante controllare sempre la documentazione tecnica del prodotto.

I raccordi a compressione sono adatti agli impianti per acqua?

Possono essere utilizzati in diverse reti idriche, purché il raccordo specifico sia progettato e certificato per la destinazione d’uso prevista.

Per gli impianti di acqua potabile, in particolare, bisogna verificare che il prodotto sia conforme ai requisiti previsti per il contatto con acqua destinata al consumo umano.

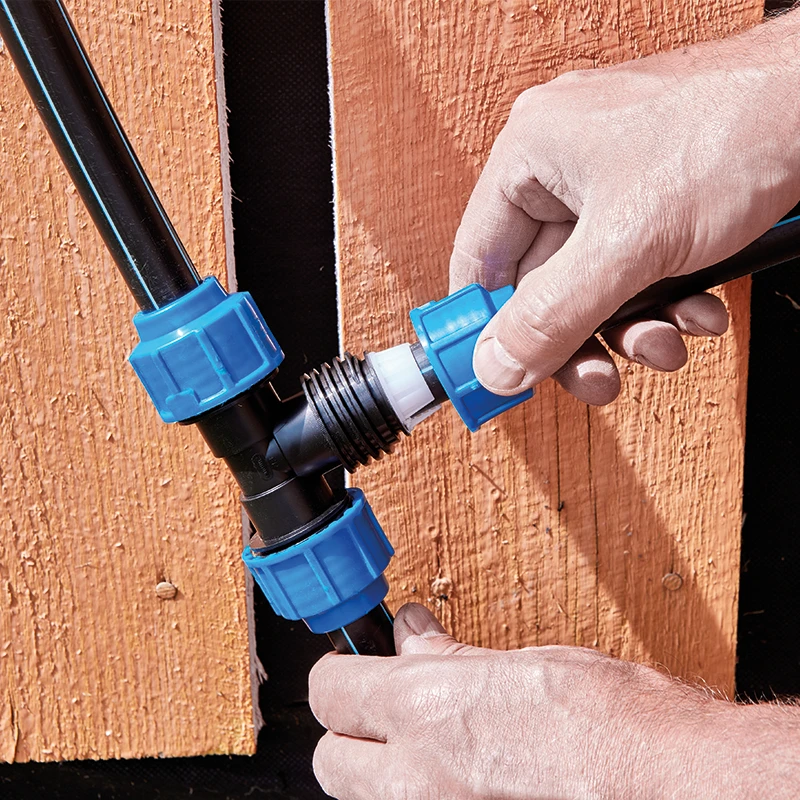

Come si installa un raccordo a compressione?

L’installazione varia in funzione del modello, ma generalmente prevede alcune operazioni fondamentali:

1. verificare che tubo e raccordo siano compatibili;
2. tagliare il tubo correttamente e preparare l’estremità;
3. assicurarsi che la superficie del tubo sia pulita e priva di danneggiamenti;
4. inserire il tubo nel raccordo fino alla posizione prevista;
5. effettuare il serraggio secondo le indicazioni del produttore;
6. verificare la corretta tenuta della connessione.

Le modalità precise devono sempre seguire le istruzioni tecniche del raccordo utilizzato.

È necessario utilizzare attrezzi per montare i raccordi a compressione?

Uno dei principali vantaggi dei raccordi a compressione è che non richiedono normalmente apparecchiature specifiche per la saldatura.

A seconda del modello, il montaggio può essere effettuato con semplici utensili di serraggio. È comunque importante seguire le indicazioni del produttore e rispettare la coppia o la procedura di serraggio eventualmente prescritta.

I raccordi a compressione possono essere smontati?

In molti casi sì, perché si tratta di collegamenti meccanici. La possibilità di smontaggio e riutilizzo, tuttavia, dipende dal modello e dalle indicazioni del produttore.

Se il componente viene rimosso, è sempre opportuno verificare lo stato degli elementi di tenuta prima di procedere a una nuova installazione.

Quali errori evitare nell’installazione?

Tra gli errori più comuni ci sono:

• scegliere il raccordo senza verificare il diametro corretto;
• utilizzare un prodotto non idoneo alla pressione dell’impianto;
• non controllare la compatibilità tra tubo e raccordo;
• inserire il tubo in modo non corretto;
• danneggiare l’estremità della tubazione durante il taglio;
• effettuare un serraggio non conforme alle istruzioni;
• utilizzare componenti non certificati per la specifica destinazione d’uso.

Una corretta preparazione del tubo e un montaggio eseguito secondo le istruzioni sono fondamentali per ottenere una connessione affidabile.

Raccordi a compressione o raccordi elettrosaldabili: quali scegliere?

La risposta dipende dal tipo di impianto.

I raccordi a compressione offrono un collegamento meccanico rapido e pratico, particolarmente utile quando si desidera semplificare l’installazione.

I raccordi elettrosaldabili, invece, utilizzano un processo di fusione del materiale attraverso un’apposita apparecchiatura e possono essere indicati in sistemi in cui questo tipo di giunzione è richiesto dal progetto o dalle specifiche tecniche.

La scelta deve quindi essere effettuata in funzione delle caratteristiche dell’impianto e delle indicazioni progettuali.

Cosa sapere sui raccordi a compressione?
